產品概述：
GJ41X-6L奧襯管夾閥主要結構形式：本閥門由上下鋁合金閥體，橡膠管套、大小閥桿閘板、上下導柱等零件組成。其工作原理：當順轉手輪時，使大小閥桿同時帶動上下茬板、壓縮管套、進行關閉，反之即行開啟。這樣，閘板在導柱之間上下往復完成閥門開閉工作。也被稱作夾管閥、膠管閥。
應用領域：
管夾閥在使用中，常用一些含有顆粒、粉末、纖維、粘漿等磨損性物質的固體或液體產品經由管道輸送，或者一些化學過程中帶有腐蝕性的介質時，夾管閥就是選擇。奧襯管夾閥可用于：污水處理廠（污泥處理、沙礫清理、原污水、石灰、炭泥)電廠（FGD系統、除灰系統、煤輸送）采礦（尾礦、浮選控制、排泥管線、尾礦充填、其他漿液）化學過程（腐蝕性和磨損性介質、粉末、顆粒）以及造紙廠、紙漿廠、電子工業、食品工業、水泥、沙子、玻璃和工業污水處理廠等很多領域。
|

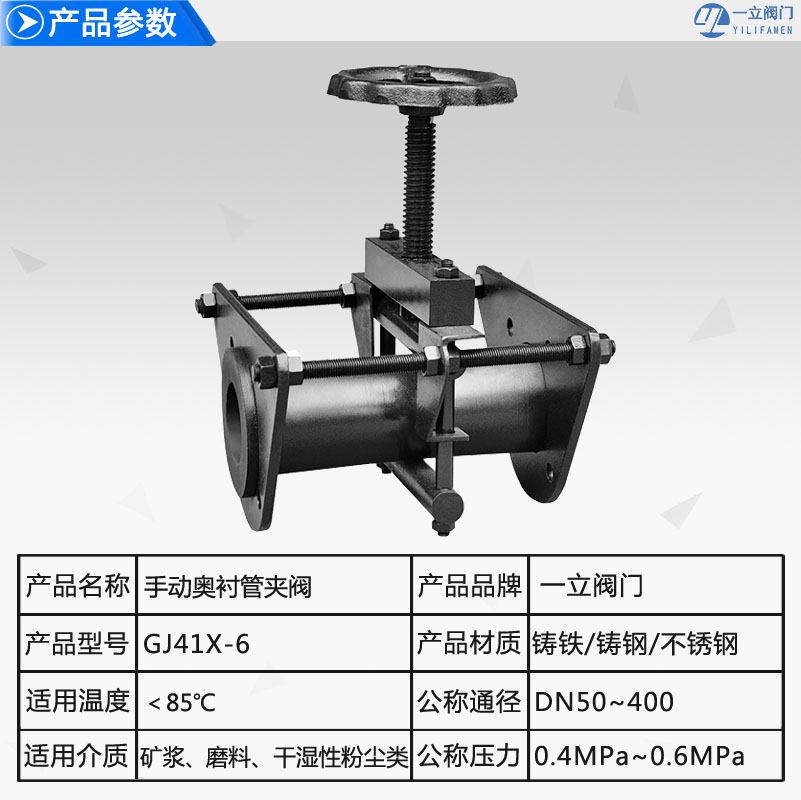

適用溫度 |
適用介質 |
|
≤85℃ |
礦漿、磨料、干濕型粉塵類 |
|
公稱通徑DN（mm） |
公稱壓力PN（MPa） |
試驗壓力（MPa） |
工作溫度（℃） |
適用介質 |
|
|
殼體 |
密封 |
||||
|
50~250 |
0.6 |
0.9 |
0.6 |
≤60 |
礦漿、液體磨料、干濕性粒狀混合物及一般腐蝕性介質 |
|
300~400 |
0.4 |
0.6 |
0.4 |
||
|
名稱 |
材料 |
|
閥體 |
碳鋼 |
|
套管 |
橡膠 |
|
閥桿 |
鑄銅、碳鋼 |
|
壓桿 |
鑄鐵 |
|
手輪 |
鑄鐵 |
|
托架 |
球墨鑄鐵、灰鑄鐵 |

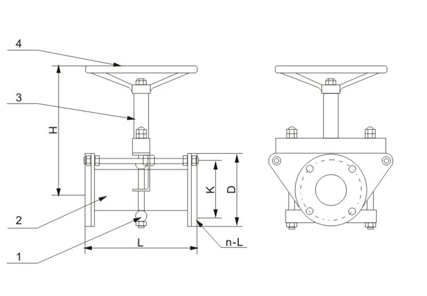

主要連接尺寸：
|
口徑 |
L |
H |
D |
K |
n-L |
|
DN50 |
210 |
215 |
160 |
125 |
4-18 |
|
DN65 |
250 |
245 |
180 |
145 |
4-18 |
|
DN80 |
300 |
270 |
195 |
160 |
4-18 |
|
DN100 |
350 |
300 |
215 |
180 |
8-18 |
|
DN125 |
430 |
340 |
245 |
210 |
8-18 |
|
DN150 |
500 |
390 |
280 |
240 |
8-23 |
|
DN200 |
650 |
520 |
335 |
295 |
12-23 |
|
DN250 |
800 |
615 |
390 |
350 |
12-23 |
|
DN300 |
950 |
720 |
440 |
400 |
12-23 |
|
DN350 |
830 |
800 |
500 |
460 |
16-23 |
|
DN400 |
900 |
900 |
565 |
575 |
16-25 |
|
DN500 |
1100 |
1150 |
670 |
620 |
20-25 |
