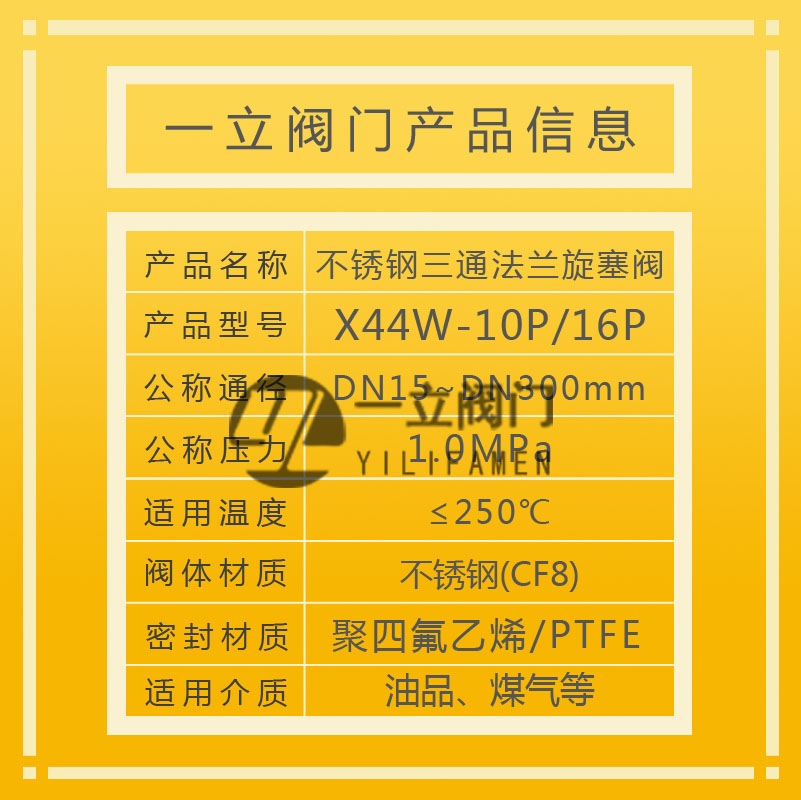

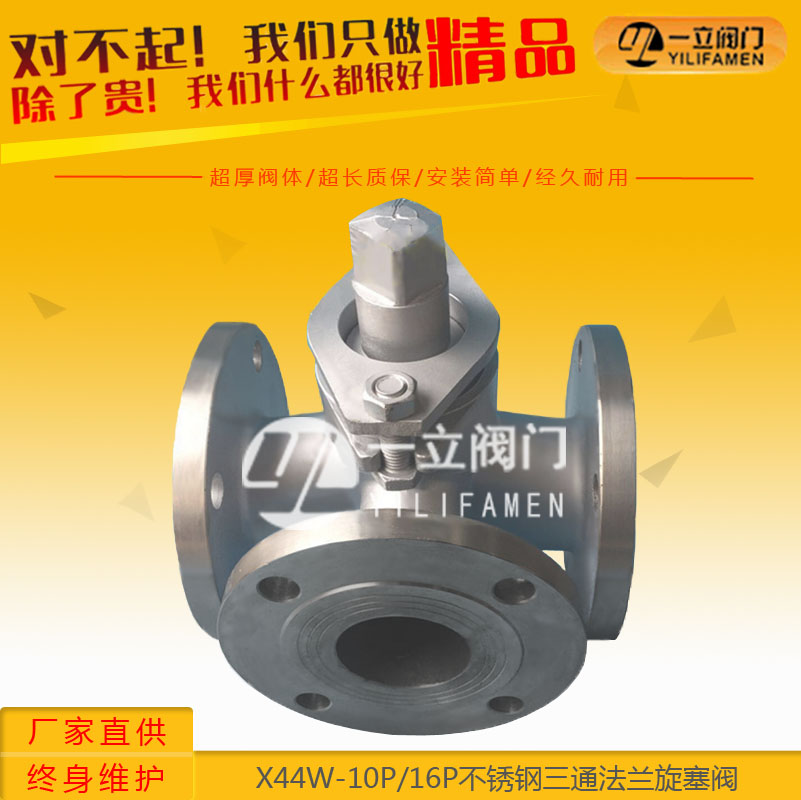

X44W-10P/16P不銹鋼三通法蘭旋塞閥

主要優點： 1、適用于經常操作，啟閉迅速、輕便。 2、流體阻力小。 3、結構簡單，相對體積小，重量輕，便于維修。 4、密封性能好 5、不受安裝方向的限制，介質的流向可任意。

咨詢熱線：0577-67313796

產品詳情

產品介紹：

旋塞閥是關閉件或柱塞形的旋轉閥，通過旋轉90度使閥塞上的通道口與閥體上的通道口相同或分開，實現開啟或關閉的一種閥門。旋塞閥的閥塞的形狀可成圓柱形或圓錐形。在圓柱形閥塞中，通道一般成矩形；而在錐形閥塞中，通道成梯形。這些形狀使旋塞閥的結構變得輕巧，但同時也產生了一定的損失。旋塞閥適于作為切斷和接通介質以及分流適用，但是依據適用的性質和密封面的耐沖?蝕性，有時也可用于節流。由于旋塞閥密封面之間運動帶有擦拭作用，而在全開時可完全防止與流動介質的接觸，故它通常也能用于帶懸浮顆粒的介質。旋塞閥的另一個重要特性時它易于適應多通道結構，以致一個閥可以獲得兩個、三個，甚至四個不同的流道。這樣可以簡化管道系統的設計、減少閥門用量以及設備中需要的一些連接配件。

主要優點：

1、適用于經常操作，啟閉迅速、輕便。
2、流體阻力小。
3、結構簡單，相對體積小，重量輕，便于維修。
4、密封性能好
5、不受安裝方向的限制，介質的流向可任意。
6、無振動，噪聲小。

產品原理：

　　三通旋塞閥X44W-10P是關閉件或柱塞形的旋轉閥，通過旋轉90度使閥塞上的通道口與閥體上的通道口相同或分開，實現開啟或關閉的一種不銹鋼閥門。旋塞閥是用帶通孔的塞體作為啟閉件的閥門。塞體隨閥桿轉動，以實現啟閉動作。由于旋塞閥X44W-10R密封面之間運動帶有擦，而在全開時可完全防止與流動介質的接觸，故它通常也能用于帶懸浮顆粒的介質。

主要用途：

三通旋塞閥X44W-10P塞體隨閥桿轉動，以實現啟閉動作。小型無填料的旋塞閥又稱為旋塞閥 “考克”。旋塞閥的塞體多為圓錐體（也有圓柱體），與閥體的圓錐孔面配合組成密封副。旋塞閥是使用最早的一種閥門，結構簡單、開關迅速、流體阻力小。普通旋塞閥靠精加工的金屬塞體與閥體間的直接接觸來密封，所以密封性較差，啟閉力大，容易磨損，通常只能用于低（不高于1兆帕）和小口徑（小于100毫米）的場合。
X44W三通旋塞閥適用于公稱壓力0.6-1.0MPa,溫度≤100℃的水、油品、煤氣等介質的管路上作啟閉用。

主要尺寸：

360截圖20210118142110299

公稱壓力PN（MPa）	公稱通徑DN(mm)	尺寸 (mm)
公稱壓力PN（MPa）	公稱通徑DN(mm)	L	D	D1	D2	Z-￠d	□S	h	H
1.0	15	145	95	65	45	4-￠14	14	26	99
	20	145	105	75	55	4-￠14	14	34	124
	25	145	115	85	56	4-￠14	17	38	133
	32	165	135	100	78	4-￠18	19	45	152
	40	190	145	110	85	4-￠18	22	55	212
	50	200	160	125	100	4-￠18	27	74	260
	65	230	180	145	120	4-￠18	32	82	295
	80	260	195	160	135	4-￠18	36	95	327
	100	300	215	180	155	8-￠23	46	135	425
	125	350	245	210	185	8-￠23	50	154	482
	150	400	280	240	210	8-￠23	55	172	512
	200	480	335	295	265	8-￠23	75	195	605
	250	530	390	350	320	8-￠23	85	230	660
	300	610	440	400	368	8-￠23	100	263	760

主要零件材料：

型號	名稱	閥體	塞子	填料	壓蓋填料
X44W-10	三通鑄鐵旋塞閥	灰鑄鐵	灰鑄鐵	可鍛鑄鐵	油浸石棉盤根柔性石墨
X44W-10C	三通鑄鋼旋塞閥	鑄鋼	鑄鋼	鑄鋼	油浸石棉盤根柔性石墨
X44W-10P	三通不銹鋼旋塞閥	不銹鋼	不銹鋼	不銹鋼	油浸石棉盤根柔性石墨
X44W-10T	三通全銅旋塞閥	鑄銅	鑄銅	鑄銅	油浸石棉盤根柔性石墨
